amon Aodea トヨタ車用 オーディオハーネス ワイドパネル付き TOYOTA 自動車 カー用品 ケーブルカーナビ trysE T-B-60

トヨタ車用 オーディオハーネス

品番：2225

トヨタ車へ市販のカーオーディオ カーナビゲーションの取り付けに！
オーディオデッキ取り付けに必要なワイドパネルをセットで
※専用オーディオ装着車には使用できません。

【仕様】
・対応車種:トヨタ車

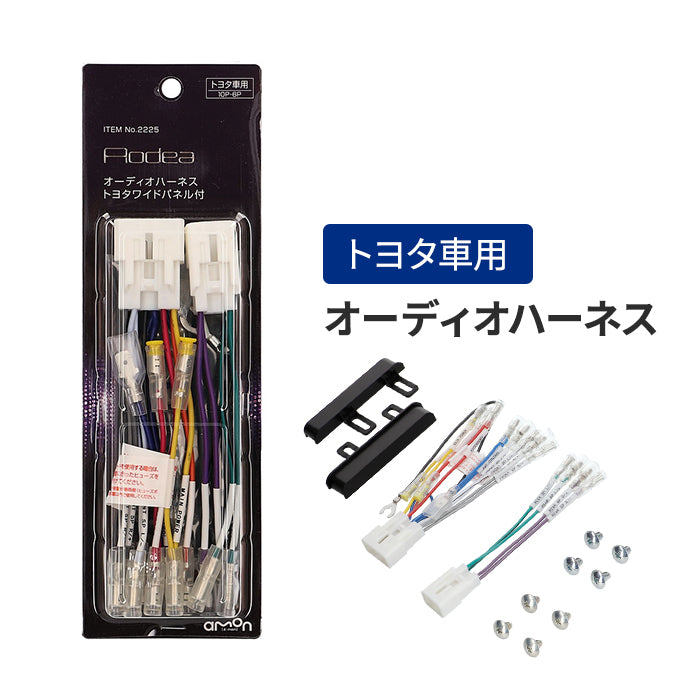

【内容物】
・オーディオハーネス(10P)×1
・オーディオハーネス(6P)×1
・ワイドパネル(L・R)×各1
・ビス(M5)×4
・タッピング(φ5)×4

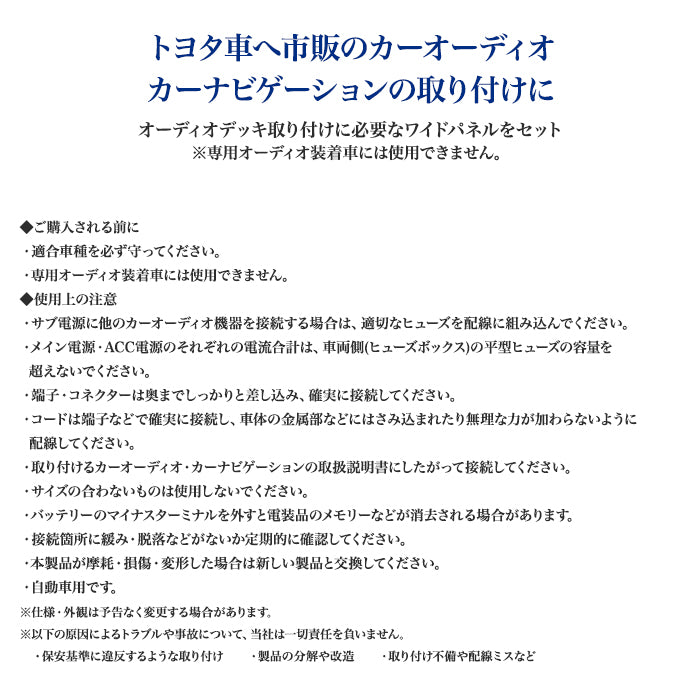

◆ご購入される前に
・適合車種を必ず守ってください。
・専用オーディオ装着車には使用できません。

・サブ電源に他のカーオーディオ機器を接続する場合は、
適切なヒューズを配線に組み込んでください。
・メイン電源・ACC電源のそれぞれの電流合計は、
車両側(ヒューズボックス)の平型ヒューズの容量を超えないでください。
・端子・コネクターは奥までしっかりと差し込み、確実に接続してください。
・コードは端子などで確実に接続し、
車体の金属部などにはさみ込まれたり無理な力が加わらないように配線してください。
・取り付けるカーオーディオ
カーナビゲーションの取扱説明書にしたがって接続してください。
・サイズの合わないものは使用しないでください。
・バッテリーのマイナスターミナルを外すと
電装品のメモリーなどが消去される場合があります。
・接続箇所に緩み、脱落などがないか定期的に確認してください。
・本製品が摩耗・損傷・変形した場合は新しい製品と交換してください。
・自動車用です。
※仕様・外観は予告なく変更する場合があります。
※以下の原因によるトラブルや事故について、当社は一切責任を負いません。
・保安基準に違反するような取り付け
・製品の分解や改造
・取り付け不備や配線ミスなど

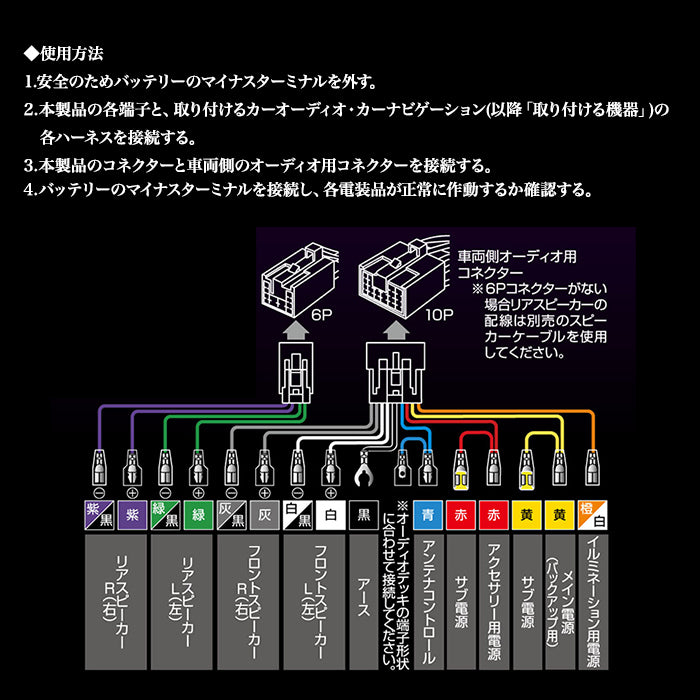

1.安全のためバッテリーのマイナスターミナルを外す。
2.本製品の各端子と、取り付けるカーオーディオ
カーナビゲーション(以降「取り付ける機器」)の各ハーネスを接続する。
3.本製品のコネクターと車両側のオーディオ用コネクターを接続する。
4.バッテリーのマイナスターミナルを接続し、
各電装品が正常に作動するか確認する。

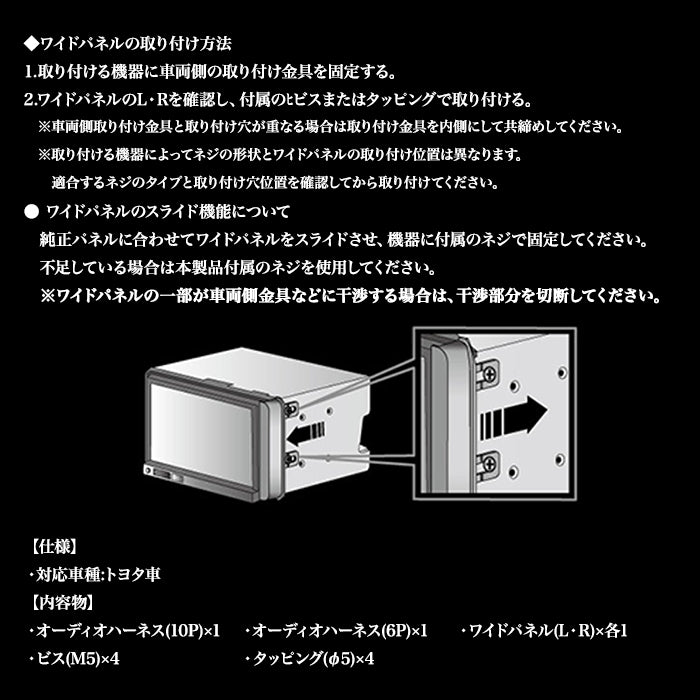

◆ワイドパネルの取り付け方法
1.取り付ける機器に車両側の取り付け金具を固定する。
2.ワイドパネルのL・Rを確認し、付属のﾋビスまたはタッピングで取り付ける。
※車両側取り付け金具と
取り付け穴が重なる場合は取り付け金具を内側にして共締めしてください。
※取り付ける機器によってネジの形状とワイドパネルの取り付け位置は異なります。
適合するネジのタイプと取り付け穴位置を確認してから取り付けてください。

◆ワイドパネルのスライド機能について
純正パネルに合わせてワイドパネルをスライドさせ、
機器に付属のネジで固定してください。
不足している場合は本製品付属のネジを使用してください。
※ワイドパネルの一部が車両側金具などに干渉する場合は、
干渉部分を切断してください。
